Adından da anlaşılacağı gibi, bir solar şarj kontrolörü, bir pil bankasının şarj edilmesini kontrol eden bir güneş paneli sisteminin bir bileşenidir. Solar şarj regülatörü, güneş panelinden aküye gelen voltajı ve akımı düzenleyerek akünün aşırı şarj olmasını önlemek için kullanılır .

PWM Şarj Kontrol Cihazı

PWM (Pulse Width Modulation) , “darbe genişlik modülasyonu”nun kısaltmasıdır. PWM kontrol cihazı, sabit bir çıkış yerine şarj edilen aküye kısa dolum darbeleri gönderir. Kontrol cihazı darbelerin uzunluğunu ve gönderim aralığını akünün şarj durumuna göre belirler. Eğer akü boşalmış ise cihazın aküye gönderdiği akım darbeleri uzun ve süreklidir. Fakat akü şarj olduğu zaman ise bu darbeler kısa ve birkaç saniye aralıklarla gönderilir.

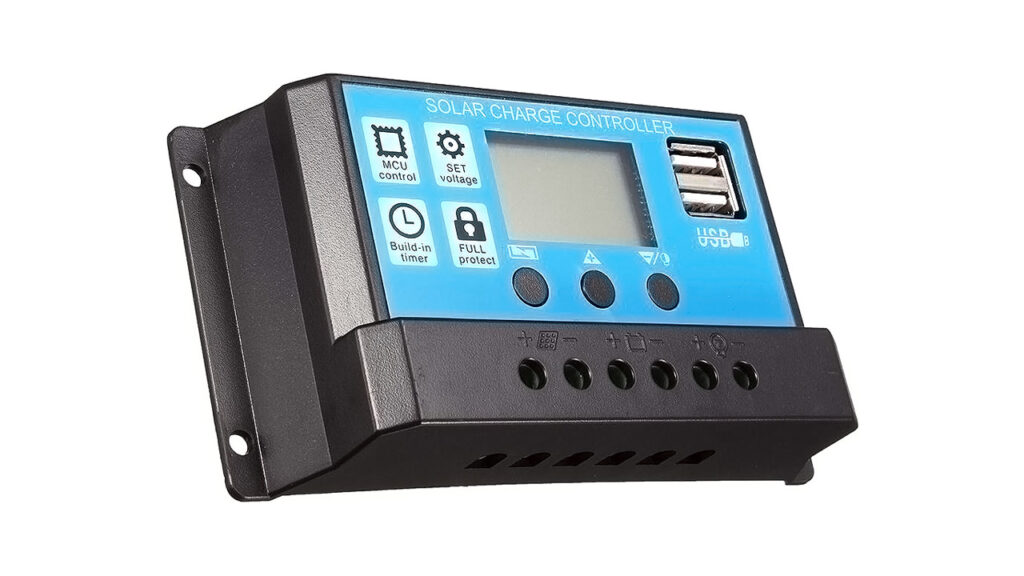

PWM şarj kontrol cihazı

Solar enerji sektöründe ucuz olması bakımından en çok kullanılan kontrol cihazı PWM’dir. Küçük off-grid uygulamaları için çok ideal bir sistem olmasına karşın daha büyük sistemlerde de genellikle MPPT tercih edilir.

MPPT Şarj Kontrol Cihazı

Açılımı “Maksimum güç noktası izleyicisi” olan MPPT (Maximum Power Point Tracking), PV panellerinden üretilen elektriği sistemin çalışmasına en uygun gerilim ve akım seviyesine dönüştürerek aküleri şarj eder. Bu cihaz gerilim değeri belli bir düzeye geldiği zaman batarya grubunun gerilimini takip eder ve buna göre panellerden akülere akım akışına izin verir veya şarjı keser.

MPPT kontrol cihazı, aşırı gerilimi akıma dönüştürebilir. Bu özelliğiyle aküleri şarj etmek için gereken süre kısalır. Bu da sistemin her daim etkin olarak çalışmasını sağlayarak sistemin verimliliğini arttırır.

MPPT Şarj Kontrol Cihazı

MPPT kontrol cihazı, PWM kontrol cihazına göre daha pahalı olmasına rağmen sisteme sağladığı faydalar aradaki fiyat farkını önemsiz kılar. Bu yüzden genellikle 5kW ve üstü off-grid uygulamalarında MPPT kontrol cihazı tercih edilir.
